Diagrama Eléctrico Mazda CX-5 (2016-2024) PDF | Envío inmediato

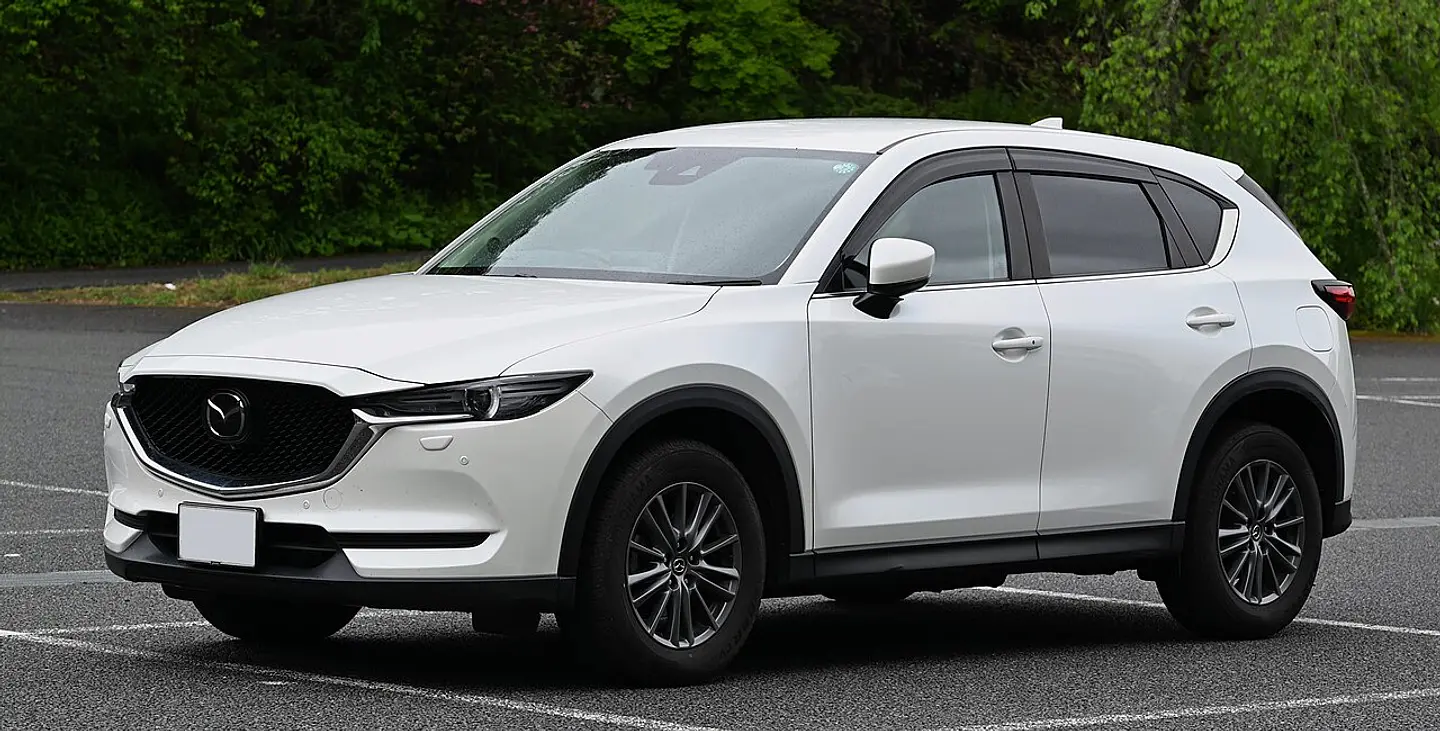

Diagrama eléctrico completo del Mazda CX-5, fabricado entre 2016 y 2024, correspondiente a la segunda generación del modelo SUV compacto, desarrollado sobre la plataforma Skyactiv-Vehicle Architecture, con mejoras en rigidez estructural, seguridad y sistemas electrónicos avanzados.

Este manual en PDF es ideal para mecánicos, electricistas automotrices y personas que necesitan realizar diagnósticos precisos en el sistema eléctrico del vehículo.

Incluye información detallada de los principales sistemas eléctricos del automóvil:

Sistema de encendido y arranque
Inyección electrónica y gestión del motor
Sistema de carga (alternador y batería)
Diagramas de luces delanteras, traseras e interiores
Sistema de fusibles y relés (ubicación y función)
Sistema de climatización (A/C y calefacción)
Sistema de airbags y seguridad SRS
Sistema ABS y control de estabilidad
Sistema de tracción según versión
Sistema de cierre centralizado y confort
Sistema de tablero e instrumentación
Sistema multimedia y conectividad
Sistema de asistencia a la conducción según equipamiento
Sistema de freno de estacionamiento eléctrico en versiones equipadas
Cableado completo por secciones del vehículo
Conectores, pinout y rutas de cables
Unidades de control (ECU y módulos electrónicos)

Compatible con versiones gasolina y diésel Skyactiv-G y Skyactiv-D según configuración del modelo.

Antes de comprar, consultar el idioma disponible del manual.
