Diagrama Eléctrico Mazda BT-50 (2006-2011) PDF | Envío inmediato

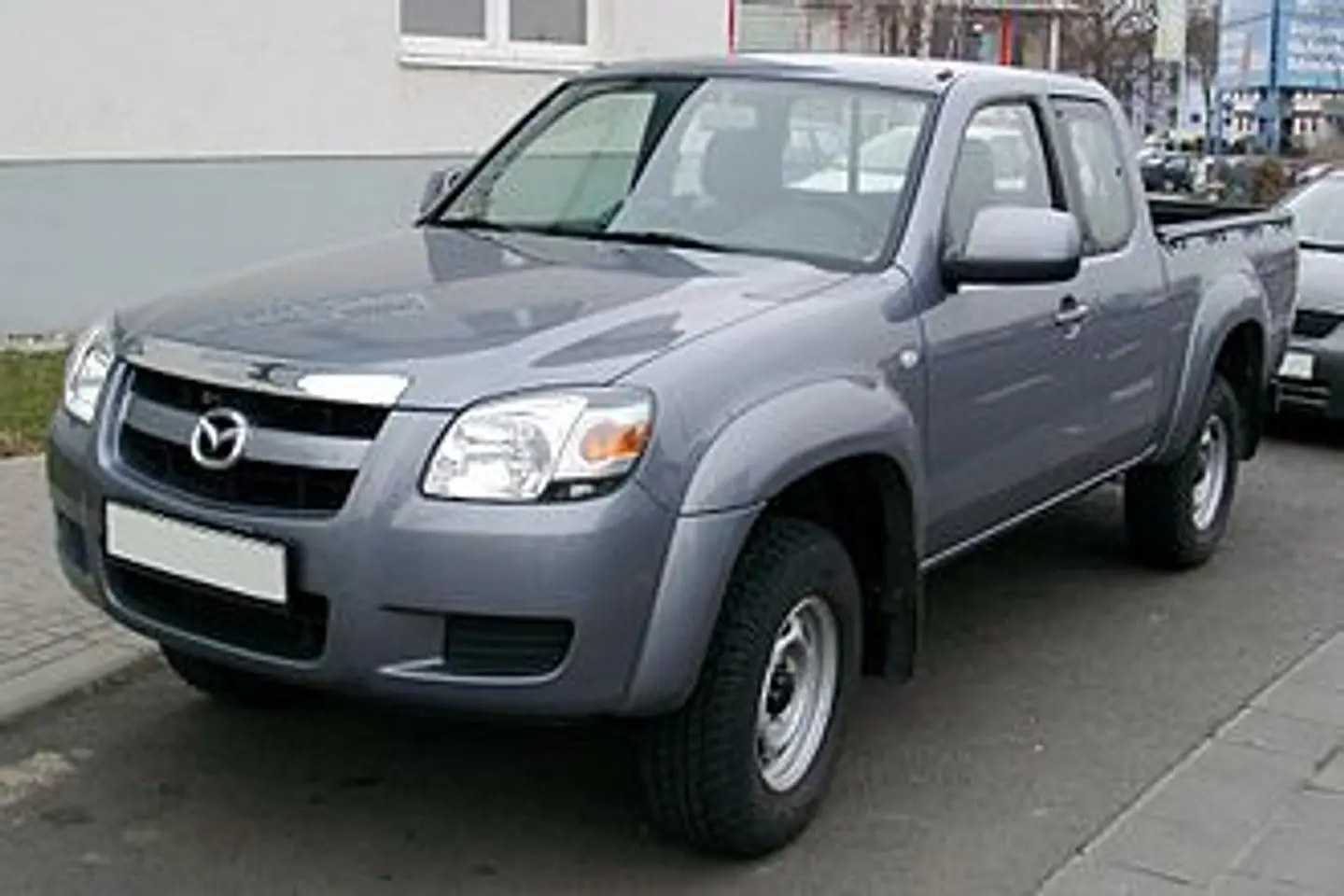

Diagrama eléctrico completo del Mazda BT-50, fabricado entre 2006 y 2011, correspondiente a la primera generación del modelo pickup, desarrollado sobre la misma plataforma del Ford Ranger de la época.

Este manual en PDF es ideal para mecánicos, electricistas automotrices y personas que necesitan realizar diagnósticos precisos en el sistema eléctrico del vehículo.

Incluye información detallada de los principales sistemas eléctricos del automóvil:

Sistema de encendido y arranque
Inyección electrónica y gestión del motor
Sistema de carga (alternador y batería)
Diagramas de luces delanteras, traseras e interiores
Sistema de fusibles y relés (ubicación y función)
Sistema de climatización (A/C y calefacción)
Sistema ABS y frenos
Sistema de airbags y seguridad SRS
Sistema de tracción 4x4 según versión
Sistema de cierre centralizado y confort
Sistema de tablero e instrumentación
Sistema de carrocería pickup y módulos electrónicos
Cableado completo por secciones del vehículo
Conectores, pinout y rutas de cables
Unidades de control (ECU y módulos electrónicos)

Compatible con versiones gasolina y diésel según configuración del modelo.

Antes de comprar, consultar el idioma disponible del manual.
