Diagrama Eléctrico Mazda 3 (2003-2009) PDF | Envío inmediato

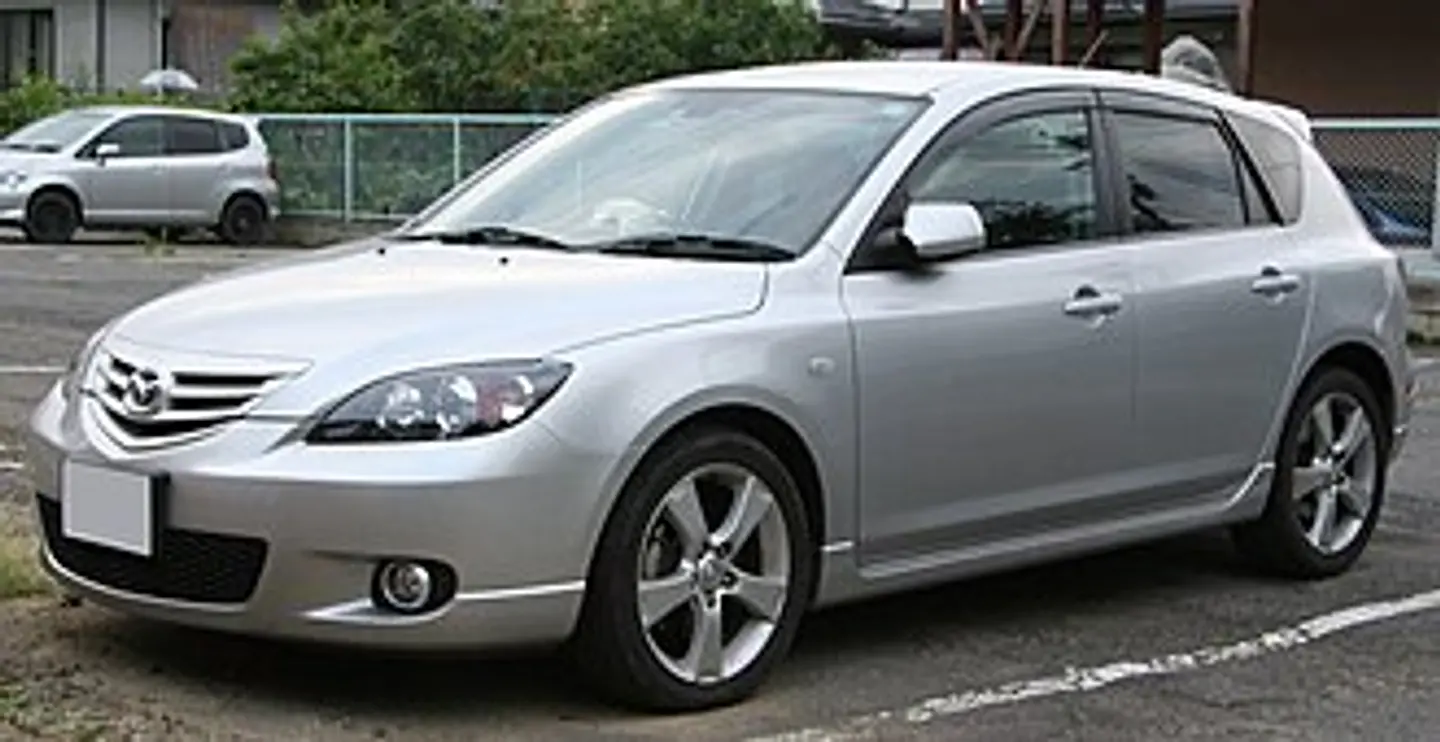

Diagrama eléctrico completo del Mazda 3, fabricado entre 2003 y 2009, correspondiente a la primera generación del modelo compacto (código BK), desarrollado sobre la plataforma global C1 del grupo Ford-Mazda, compartida con Ford Focus y Volvo S40.

Este manual en PDF es ideal para mecánicos, electricistas automotrices y personas que necesitan realizar diagnósticos precisos en el sistema eléctrico del vehículo.

Incluye información detallada de los principales sistemas eléctricos del automóvil:

Sistema de encendido y arranque
Inyección electrónica y gestión del motor
Sistema de carga (alternador y batería)
Diagramas de luces delanteras, traseras e interiores
Sistema de fusibles y relés (ubicación y función)
Sistema de climatización (A/C y calefacción)
Sistema ABS y control de estabilidad
Sistema de airbags y seguridad SRS
Sistema de cierre centralizado y confort
Sistema de tablero e instrumentación
Sistema de limpiaparabrisas y mandos eléctricos
Sistema de carrocería hatchback y sedán
Sistema de sensores y módulos electrónicos
Cableado completo por secciones del vehículo
Conectores, pinout y rutas de cables
Unidades de control (ECU y módulos electrónicos)

Compatible con versiones gasolina y diésel según configuración del modelo.

Antes de comprar, consultar el idioma disponible del manual.
